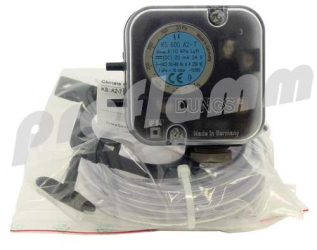

Dungs Klima-Set Differenz-Druckwächter für Luft Typ KS 600 A2-7 ist die Lüftungs- und Klimatechnik, DDC. Speziell die Überwachung von Luftkanälen, Filtern, Antriebsaggregaten und Gebläsen.
Funktion>/u>
Differenzdruckwächter im Über- und Unterdruckbereich. Der Differenzdruck wirkt über die Membrane gegen die Kraft der Einstellfeder auf den Mikroschalter. Beim Über- bzw. Unterschreiten des eingestellten Sollwertes wird der Stromkreis ein-, aus- bzw. umgeschaltet. Der Differenzdruckwächter des Klima-Sets arbeitet ohne Hilfenergie.
DDC - Anwendung
Die Schaltkontakte der Klima-Sets sind aus Silber galvanisch vergoldet, für =(DC) 24 V; 0,02 A. Beim Einsatz des Klima-Sets in der konventionellen Technik bei ~(AC) 250 V, ohmsche Last 4 A, induktive Last 2 A, cos ϕ 0,6 brennt der vergoldete Überzug an den Schaltkontakten ab. Dadurch ist eine spätere DDC-Anwendung nicht mehr möglich.
Lieferung Klima-Set mit Zubehör:
1. Differenzdruckwächter KS...A2-7
2. Befestigungsplatte
3. Anschlußschlauch ø 4 x 1,5, 2 m
4. Befestigungsschrauben (6 x)
5. Schlauchanschluß ( 2 x)
6. Verlängerungsrohr (2 x)
7. Betriebs- und Montageanleitung
Ersatz für Dungs KS 600 C2
