English Der RWF50... wird vorwiegend zur Regelung von Temperatur oder Druck in ölbefeuerten oder gasbefeuerten Wärmeerzeugungsanlagen eingesetzt. Bei entsprechender Parametrierung kann der RWF50... auf Kühlbetrieb umgestellt werden und regelt dann im invertierten Wirksinn.
Der RWF50.20A9 wird als kompakter 3-Punktschrittregler ohne Stellgradrückmeldung eingesetzt. Er kann mit einem externen Schalter zu einem 2-Punktregler für die Steuerung 2-stufiger Brenner umgeschaltet werden. Die eingebaute Thermostatfunktion schaltet den Brenner ein und aus.
LED-Symbole an der Front zeigen die nachstehenden Betriebszustände an:
- Brennerfreigabe
- Stellimpulse AUF oder ZU für den Antrieb der Brennerluftklappe bei modulierender Brennersteuerung bzw. Stufe 1 / Stufe 2 bei 2-stufiger Brennersteuerung
- Betriebsart 2-stufig
Die Digitalanzeigen über den Tasten zeigen werksseitig während des Betriebs den Sollwert (grün), den Istwert (rot) und bei der Einstellung die jeweiligen Parameter an.
Netzspannung; Netzfrequenz:
AC 100…240V +/- 10%; 48…63 Hz +/- 10%
Lieferumfang:

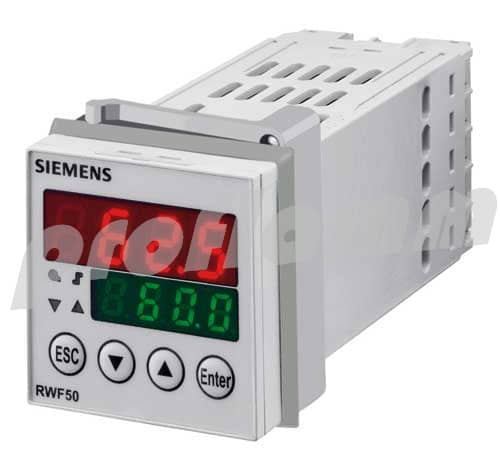

Kompakter Universalregler RWF50.20A9
48 x 48 mm - Variante mit Analogeingang und 3-Punktausgang
- Basisversion
- Gehäuse
- Befestigungsrahmen und Dichtung
- Benutzerhandbuch
- Einzelverpackung
Weitere technische Angaben erhalten Sie auf Anfrage oder direkt beim Hersteller.
