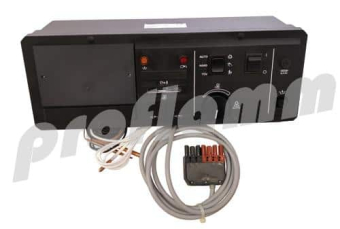

Kesselschaltfeld KSPA-03

Heizkesselschaltpult KSPA-03 (Aufbauversion) mit schwenkbarem Montagebügel dient zur zentralen Steuerung eines Heizkessels und enthält neben der vorgeschriebenen sicherheitstechnischen Ausrüstung alle erforderlichen Anzeige- und Bedienungselemente:
- Geräteplatine
- Regelthermostat einstellbar
- Sicherheitstemperaturbegrenzer
- Kesseltemperaturanzeige
- Betriebswahlschalter mit integriertem TÜV-Taster
- Ein- und Ausgänge liegen auf Klemmen an der Rückseite der Platine
- Notbetriebsstecker (für Kesselbetrieb ohne Regelung)
- Blindabdeckung

Einbaumöglichkeit von Regelgeräten z.B. Delta+, Theta+ über optional erhältliche Kabelsätze.

Ausstattung:
• Netzschalter I / 0
• Betriebswahlschalter Automatik / Hand / TÜV
• Kesseltemperaturregler einstellbar von 8°C bis 94°C
• Sicherheitstemperaturbegrenzer STB 110°C fest eingestellt und durch Schutzkappe abgesichert
• Anzeigeleuchten für Brennerstörmeldung (rot) und Übertemperaturstörung (orange)
• Heizkesselwassertemperaturanzeige
• Brennerkabel: Länge 2200 mm

optional:
• Speichertemperaturanzeige
• Betriebsstundenzähler für Brenner (1- oder 2-stufig)

Technische Daten:
• Netzspannung: 230 V / 50 Hz
• Gerätesicherung: 6,3 A träge
• Gehäusematerial: ABS mit Antistatikum, schwer entflammbar
• Fühler Temp.-Anzeige: Länge 2000 mm Ø 6,5 mm
• Fühler Kesselregler: Länge 2000 mm Ø 6,5 mm
• Fühler STB: Länge 2000 mm Ø 6,5 mm

Äußere Abmessungen:
Breite: 423 mm
Höhe: 160 mm
Tiefe: 160 mm
